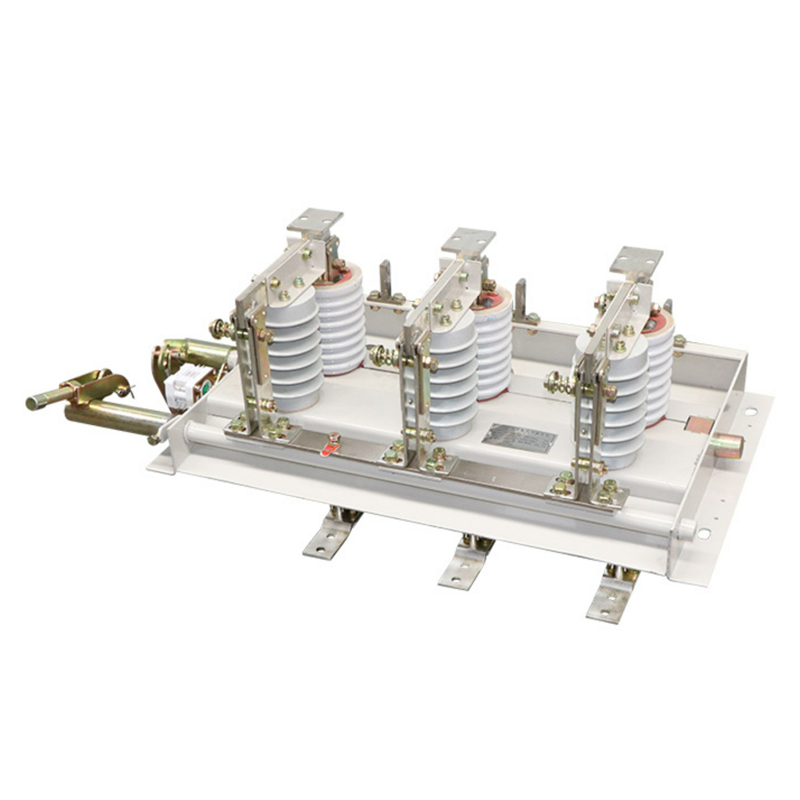

GN30-12/630户内旋转式高压隔离开关
概述
GN30-12型旋转式户内高压隔离开关是一种旋转触刀式的新型隔离开关，主要结构是在三相共底架的上、下两个平面上，固定两组绝缘子及触头，通过旋转触刀，从而实现开关的分合闸。
GN30-12D型开关是在GN30-12型开关基础上增加带接地刀的形式，可满足不同电力系统的需要。本产品设计紧凑、占用空间小、绝缘能力强、易于安装调整，其性能符合GB1985-89《交流高压隔离开关和接地开关》的要求，适用于额定电压10千伏交流50Hz及以下户内系统中，作为在有电压无负载情况下，分合电路之用。可与高压开关柜配套使用，也可单独使用。
型号及含义
使用环境条件
◆ 海拔高度：不超过1000m；
◆ 空气温度：上限+40℃；下限-10℃；
◆ 相对湿度：日平均值不大于95%；月平均值不大于90%；
◆ 地震烈度：不超过8度；
◆ 污秽等级：无严重粉尘、化学腐蚀性和爆炸性物质的场所；
◆ 安装场所：无经常性剧烈振动的场所。
主要技术参数
|
产品型号规格/项目/参数 |
GN30-12/400-12.5 |
GN30-12/630-20 |
GN30-12/1000-31.5 |
GN30-12/1250-31.5 |
|
|
GN30-12D/400-12.5 |
GN30-12D/630-20 |
GN30-12D/1000-31.5 |
GN30-12D/1250-31.5 |
||
|
额定电压（kV） |
2 |
||||
|
额定电流（A） |
400 |
630 |
1000 |
1250 |
|
|
热稳定电流(KA) |
12.5 |
12.5 |
31.5 |
||
|
热稳定时间(S) |
4 |
||||
|
动稳定电流(KA) |
31.5 |
50 |
80 |
||
|
额定绝缘水平 |
雷电冲击电压(kV) |
相间、相地75、断口85 |
|||
|
额定绝缘水平 |
1min工频耐压(kV) |
相间、相地42、断口48 |
|||
外形及安装尺寸(mm)
|
GN30-12 |
GN30-12D |
|||||||||||||
|
400/630A |
1000A |
1250A |
400/630A |
1000A |
1250A |
|||||||||
|
A |
C |
A |
A |
C |
A |
B |
A |
B |
C |
A |
B |
C |
||
|
560 |
315 |
580 |
332 |
580 |
295 |
550 |
610 |
240 |
575 |
615 |
245 |
580 |
600 |
295 |
外形及安装尺寸(mm)
