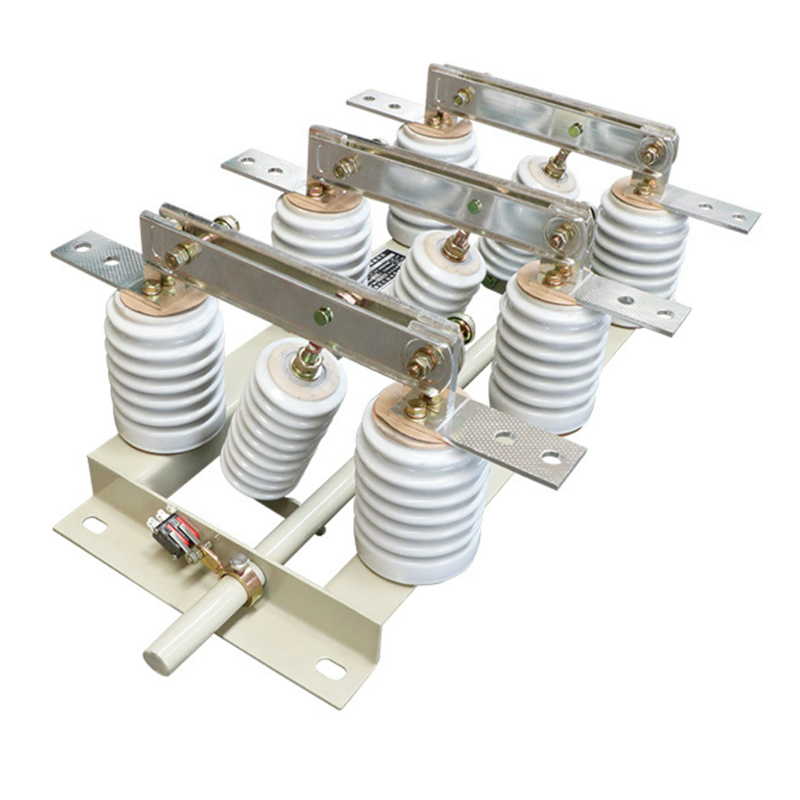

GN19-12/630 户内高压隔离开关
概述
GN19-12型系列户内高压隔离开关系高压开关设备，用于额定电压12kV，交流50Hz及以下电力系统中，配用CS6-1型人力操作机构，作为在有电压而无负载的情况下，分、合电路之用，亦有派生产品防污型、高原型的和加装带电显示装置等。
型号及含义
使用环境条件
◆ 海拔高度：不超过1000m；
◆ 空气温度：-25℃ ~+40℃；
◆ 相对湿度：日平均值不大于95%，日平均值不大于90%；
◆ 地震烈度：不超过8度；
◆ 安装场所：没有火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈振动场所。
主要技术参数
|
型号 |
额定电压（kV） |
额定电压M |
4秒热稳定电流（kA） |
动稳定电流（kA） |
|
GN19-10（C）400-12.5 |
12 |
400 |
12.5 |
31.5 |
|
GN19-10（C）630-20 |
12 |
630 |
20 |
50 |
|
GN19-10（C）1000-31.5 |
12 |
1000 |
31.5 |
80 |
|
GN19-10（C）1250-40 |
12 |
1250 |
40 |
100 |
外形及安装尺寸(mm)
|
产品型号 |
A |
B |
D |
|
|
GN19-12/400 |
450 |
446 |
185 |
4-14×24 |
|
GN19-12/630 |
470 |
446 |
185 |
4-14×24 |
|
GN19-12/1000/1250 |
510 |
500 |
196 |
4-18×28 |
|
GN19-12C/400 |
420 |
690 |
185 |
4-14×24 |
|
GN19-12C/630 |
430 |
690 |
185 |
4-14×24 |
|
GN19-12C/1000/1250 |
470 |
745 |
196 |
4-18×28 |
本开关与CS6-1操作机构的第一种安装图
本开关与CS6-1操作机构的第二种安装图
