概述

　　15kV200A插拔式电缆接头为全绝缘、全密封可带电触摸的插入式终端头，广泛应用于户外配电变压器，美式箱变，环网柜，电缆分支箱，地埋式变压器及其它电气设备的连接。安装在T-川型电缆头200A的出线侧、200A母排上及美式箱变的单通（或双通）套管接头和负荷转换接头等。测试点可安装带电显示器，以便查询设备带电状态，亦可满足线路核相要求。
其采用高品质的EPDM（三元乙丙橡胶）绝缘，导电杆连接头具有灭弧材料，因此可在带电状态下操作，但不能切断短路电流；可作为负荷开关开断200A的电流。
　　适用于15kV电缆截面为35mm2~150mm2的交联聚乙烯电缆。

订货信息

标准包装

电缆接头、测试点帽、接地线、标志环
插拔杆
刀型扳手
清洁纸
硅脂
压接端子
安装指导说明书
产品合格证

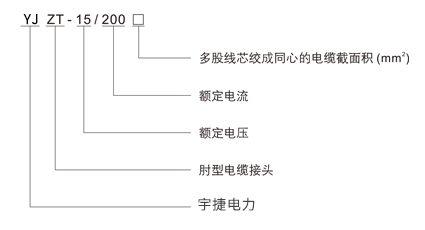

订货编号说明

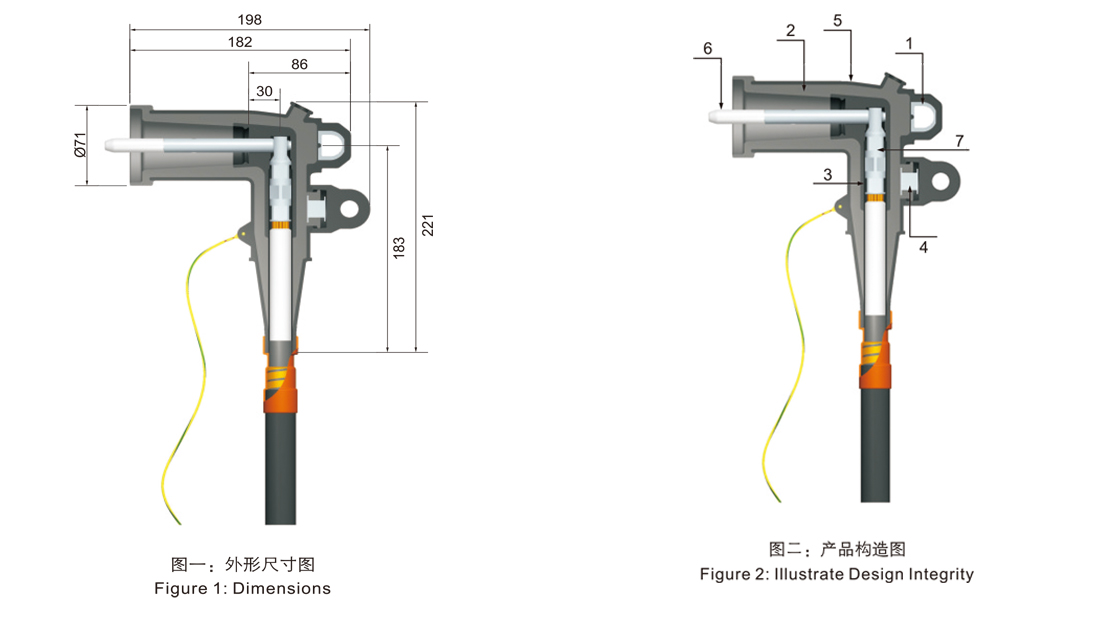

产品构造

1、操作环：一体模铸的不锈钢操作环带有弹簧夹固定点；
2、绝缘层：特有的配方和混合技术确保预制EPDM绝缘橡胶的优质品质：
3、内半导电层：预制的EPDM导电橡胶有效的控制电气应力；
4、电压测试点：用于测试线路是否带电需要和带电指示器配合；
5、外半导电层：预制的EPDM导电橡胶与电缆屏蔽的配合实现屏蔽连续，并确保外半导电层处于接地状态；
6、消弧插入棒：镀锡铜质导电棒带有消弧功能，用随箱提供的刀形扳手将其拧进导电连接器中；
7、压接端子：根据电缆材质的不同，选择铜质压接端子或铜铝压接端子。
