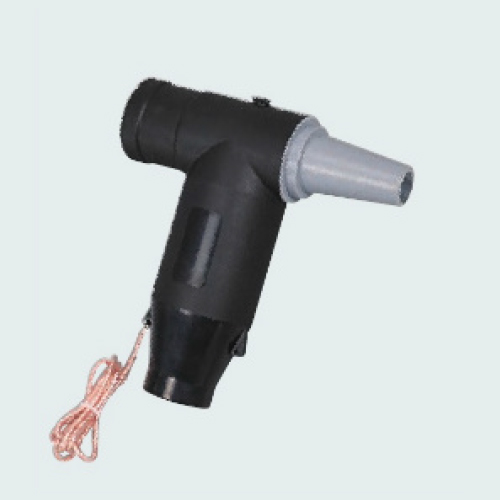

JBKT 35kV-630A 欧式可触摸分离式后接头
概述
35kV630A欧式前接头选用EPDM（三元乙丙橡胶）制成，全绝缘，全密封。用于高压地下电缆连接设备，如风能变电站，环网柜及电缆分接箱等，其额定电流为630A，可连接相关规格的电缆，也可以在电缆上加装电缆型故障指示器，能快速准确的查找故障点。
电气性能
电流特性
|
电流特征 |
A |
|
额定电流 |
630A |
|
24小时过负荷 |
1,000A |
|
短时耐受电流 |
27kA/3s |
|
40kA/0.2s |
电压特性
|
主要参数 |
Parameters（kV） |
|
额定电压 |
35 |
|
最大相间电压 |
40.5 |
|
最大相对地电压 |
26 |
|
5分钟工频耐压 |
117 |
|
15分钟直流耐压 |
104 |
|
雷电冲击耐压 |
200 |
|
最低电晕起始电压 |
26 |
标准包装
欧式后接头
绝缘子（含半导电封帽）
压接端子
应力锥
双头螺栓
清洁纸
硅脂
安装指导说明书
产品合格证
35kV订货信息
|
产品型号 |
多股线芯绞成同心的电缆截面积（mm2） |
电缆绝缘层外径（mm） |
电缆型号 |
对应代号 |
|
YJ JB-35/630-50 |
50 |
31 |
26/35 |
A |
|
YJ JB-35/630-70 |
70 |
32.6 |
26/35 |
B |
|
YJ JB-35/630-95 |
95 |
34.2 |
26/35 |
C |
|
YJ JB-35/630-120 |
120 |
35.6 |
26/35 |
C |
|
YJ JB-35/630-150 |
150 |
37.2 |
26/35 |
D |
|
YJ JB-35/630-185 |
185 |
38.7 |
26/35 |
E |
|
YJ JB-35/630-240 |
240 |
41.1 |
26/35 |
F |
|
YJ JB-35/630-300 |
300 |
43.2 |
26/35 |
G |
|
YJ JB-35/630-400 |
400 |
46.4 |
26/35 |
H |
|
YJ JB-35/630-500 |
500 |
49.2 |
26/35 |
I |

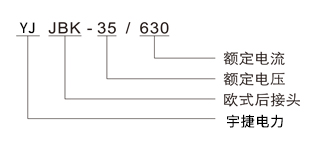

定货编号说明
产品构造
2、绝缘层：特有配方和混合技术确保预制EPDM绝缘橡胶的优质品质。
3、内半导电层：预制的EPDM导电橡胶有效控制和分散电气应力。
4、接地眼：预注到外半导电层中用于接地线的连接。
5、应力锥：不同尺寸的应力锥配合欧式前接头使用，能确保水密封以及电缆应力释放。
6、压接端子：全铜或铜铝压接端子适用于铜或铝导体。
7、绝缘子：环氧树脂绝缘子内含有带螺纹金属件可以确保与双头螺栓紧密配合。
8、双头螺栓：不锈钢螺栓确保导体和套管紧密配合。
