JB/K-24/630
概述
630A欧式后接头可和欧式前接头或另外的后接头连接，提供扩展的电缆连接回路（分支），它不能直接和套管座、穿墙套管连接。其尾部可直接用绝缘塞堵塞，也可扩展连接另一路欧式后接头或后接避雷器。
性能
当与适合的套管或插头配合时，提供全屏蔽和全密封可分离连接；
可长期在水下和其他恶劣的条件下运行；
内置式电容测试点用以测定线路带电状态或安装带电指示器；
无最小相间安全距离要求；
安装可以是垂直、水平或任意角度。
标准包装
630A欧式后接头本体
应力锥
压接端子
连接铜棒
双头螺栓
硅脂、清洁纸
安装指导说明书
产品合格证

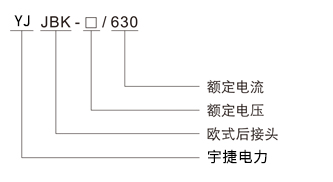

定货编号说明
24kV电缆型号配置表
|
产品型号 |
多股线芯绞成同心的电缆截面积（mm2） |
电缆绝缘层外径（mm） |
电缆型号 |
对应代号 |
|
YJ JBK-24/630-35 |
35 |
18.6 |
12/20 |
B |
|
YJ JBK-24/630-50 |
50 |
19.6 |
12/20 |
B |
|
YJ JBK-24/630-70 |
70 |
21 |
12/20 |
B |
|
YJ JBK-24/630-95 |
95 |
22.6 |
12/20 |
C |
|
YJ JBK-24/630-120 |
120 |
24.2 |
12/20 |
C |
|
YJ JBK-24/630-150 |
150 |
25.6 |
12/20 |
C |
|
YJ JBK-24/630-185 |
185 |
27.2 |
12/20 |
D |
|
YJ JBK-24/630-240 |
240 |
28.7 |
12/20 |
D |
|
YJ JBK-24/630-300 |
300 |
31.1 |
12/20 |
E |
|
YJ JBK-24/630-400 |
400 |
33.2 |
12/20 |
E |
25KV电缆型号配置表
|
产品型号 |
多股线芯绞成同心的电缆截面积（mm2） |
电缆绝缘层外径（mm） |
电缆型号 |
对应代号 |
|
YJ JBK-24/630-50 |
50 |
26 |
18/20 |
D |
|
YJ JBK-24/630-70 |
70 |
27.6 |
18/20 |
D |
|
YJ JBK-24/630-95 |
95 |
29.2 |
18/20 |
D |
|
YJ JBK-24/630-120 |
120 |
30.6 |
18/20 |
E |
|
YJ JBK-24/630-150 |
150 |
32.2 |
18/20 |
E |
|
YJ JBK-24/630-185 |
185 |
33.7 |
18/20 |
E |
|
YJ JBK-24/630-240 |
240 |
36.1 |
18/20 |
F |
|
YJ JBK-24/630-300 |
300 |
38.2 |
18/20 |
F |
注：选型时以电缆外径为决定因素，导体截面为参考。
产品构造
1、双头螺栓：不锈钢螺栓确保导体和套管紧密配合。
2、绝缘层：特有的配方和混合技术确保预制EPDM绝缘橡胶的优质品质。
3、绝缘子：环氧树脂绝缘子内含有带螺纹金属件可以确保与双头螺栓紧密配合。
4、内半导电层：预制的EPDM导电橡胶有效的控制电气应力。
5、应力锥：不同尺寸的应力锥配合电缆接头使用，能确保水密封以及电缆应力释放。
6、接地眼：预注到外屏蔽中用于接地线的连接。
7、外半导电层：预制的EPDM导电橡胶与电缆屏蔽层搭接使屏蔽连续，并确保外半导电层处于接地状态。
8、压接端子：全铜或铜铝压接端子适用于铜或铝导体。
