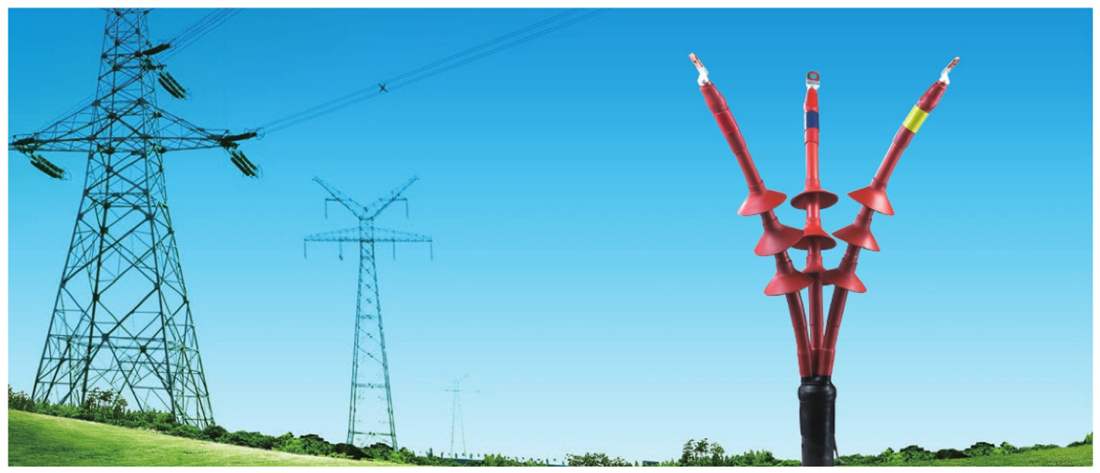

24KV 热缩电缆终端、中间接头
概述
适用于20/24kV的单芯、三芯聚氯乙烯、交联聚乙烯、橡塑电力电缆的终端接头及中间连接，具有良好的电气性能和机械性能。
|
镀锡铜编织 |
安装说明书 |
外护套管 |
|
胶带 |
反跟踪突破 |
镀锡铜网 |
|
硅油脂 |
防跟踪管 |
驱动夹 |
|
清洁组织 |
应力控制管 |
恒力弹簧 |
|
砂带 |
雨棚 |
应力控制 |
|
手套 |
密封管 |
双壁管(黑+红) |
|
|
|
钢盔甲 |
主要技术参数
|
性能 |
参数 |
评定 |
|
工频干态耐压（kV/5min） |
54 |
不闪络，不击穿 |
|
工频湿态耐压（kV/5min） |
54 |
不闪络，不击穿 |
|
工频长期耐压（kV/4h）冲击耐压（kV/1.2/50μs±10次） |
48 |
不闪络，不击穿不击穿 |
|
125 |
||
|
直流耐压（kV/15min） |
96 |
不闪络，不击穿 |
|
局部放电（kV.pc/1.5uo） |
10 |
通过 |
选型尺寸
|
适用电缆截面mm2 |
户内终端 |
户外终端 |
中间连接 |
|||
|
一芯 |
三芯 |
一芯 |
三芯 |
一芯 |
三芯 |
|
|
25,35,50 |
NSY-20/1.1 |
NSY-20/3.1 |
WSY-20/1.1 |
WSY-20/3.1 |
JSY-20/1.1 |
JSY-20/3.1 |
|
70,95,120 |
NSY-20/1.2 |
NSY-20/3.2 |
WSY-20/1.2 |
WSY-20/3.2 |
JSY-20/1.2 |
JSY-20/3.2 |
|
150,185,240 |
NSY-20/1.3 |
NSY-20/3.3 |
WSY-20/1.3 |
WSY-20/3.3 |
JSY-20/1.3 |
JSY-20/3.3 |
|
300,400 |
NSY-20/1.4 |
NSY-20/3.4 |
WSY-20/1.4 |
WSY-20/3.4 |
JSY-20/1.4 |
JSY-20/3.4 |
