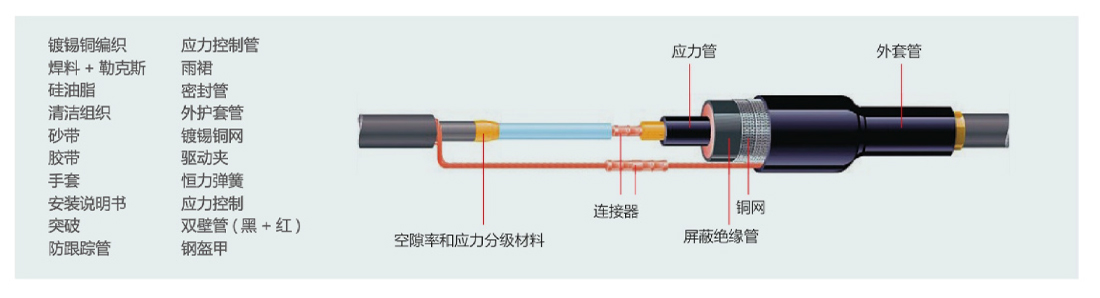

15KV 热缩电缆终端、中间接头
概述
适用于6/10kV和8.7/15kV的单芯、三芯聚氯乙烯、交联聚乙烯、橡塑电力电缆的终端接头及中间连接，具有良好的电气性能和机械性能。
主要技术参数
|
性能 |
参数 |
评定 |
|
工频干态耐压（kV/5min） |
39 |
不闪络，不击穿 |
|
工频湿态耐压（kV/5min） |
39 |
不闪络，不击穿 |
|
工频长期耐压（kW/4h） |
35 |
不闪络，不击穿 |
|
冲击耐压（kV/1.2/50us±10次） |
105 |
不击穿 |
|
直流耐压（kV/15min） |
52 |
不闪络，不击穿 |
|
局部放电（kV.pc/1.5uo） |
10 |
通过 |
选型尺寸
|
适用电缆截面mm2 |
户内终端 |
户外终端 |
中间连接 |
|||
|
一芯 |
三芯 |
一芯 |
三芯 |
一芯 |
三芯 |
|
|
25,35.50 |
NSY-10/1.1 |
NSY-10/3.1 |
WSY-10/1.1 |
WSY-10/3.1 |
JSY-10/1.1 |
JSY-10/3.1 |
|
70,95.120 |
NSY-10/1.2 |
NSY-10/3.2 |
WSY-10/1.2 |
WSY-10/3.2 |
JSY-10/1.2 |
JSY-10/3.2 |
|
150,185.240 |
NSY-10/1.3 |
NSY-10/3.3 |
WSY-10/1.3 |
WSY-10/3.3 |
JSY-10/1.3 |
JSY-10/3.3 |
|
300,400 |
NSY-10/1.4 |
NSY-10/3.4 |
WSY-10/1.4 |
WSY-10/3.4 |
JSY-10/1.4 |
JSY-10/3.4 |
