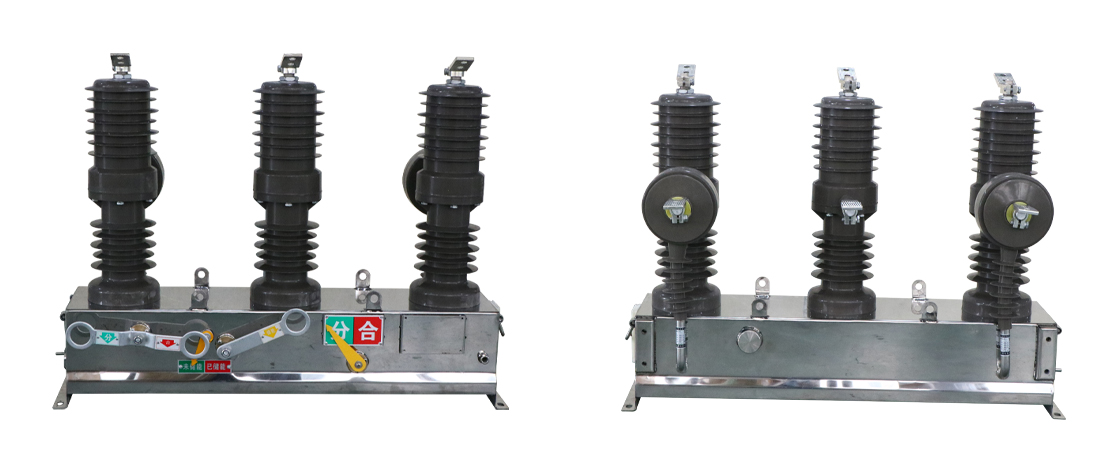

ZW32-12/630-20手动不带隔离
概述
型号及含义
环境条件
◆空气相对湿度：日平均值不大于95%，月平均值不大于90%；
◆海拔高度不超过2000米：
◆风压不超过700Pa（相当于风速34m/s）：
◆地震烈度不超过8级：
◆无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。
主要技术参数
|
项目 |
单位 |
参数 |
||
|
额定电压 |
kV |
12 |
||
|
额定电流 |
A |
630、1250 |
||
|
额定频率 |
Hz |
50 |
||
|
工频耐压(1min) |
干式（相间、对地/断口） |
kV |
42/48 |
|
|
湿试（对地、外绝缘） |
34 |
|||
|
雷电冲击耐受电流(峰值)(相间、对地/断口) |
kA |
75/85 |
||
|
额定短路开断电流 |
kA |
20 |
25 |
|
|
额定短路关合电流（峰值） |
kA |
50 |
63 |
|
|
额定蜂值耐受电流 |
kA |
50 |
63 |
|
|
4S短时耐受电流 |
kA |
20 |
25 |
|
|
额定操作循环 |
|
分-0.3s-合-18s-合分 |
||
|
额定短路电流开断次数 |
次 |
30 |
||
|
机械寿命 |
次 |
10000 |
||
|
二次回路1min工频耐压 |
KV |
2 |
||
断路器的主要机械参数
|
项目 |
单位 |
参数 |
|
触头开距 |
mm |
9±1 |
|
触头超行程 |
mm |
2.5±1 |
|
分闸速度 |
m/s |
1.1±0.3 |
|
合闸速度 |
m/s |
0.6±0.2 |
|
触头合闸弹跳时间 |
ms |
≤2 |
|
相间中心距离 |
mm |
340±2 |
|
三相分合闸不同期性 |
ms |
≤2 |
|
各相导电回路电阻 |
μΩ |
≤80(带隔离≤150) |
|
重量 |
kg |
约70 |
外形及安装尺寸(mm)
